介绍
随着科学技术的飞速发展， LED显示屏广告作为现代信息传播的重要媒介，被广泛应用于商业广告、公共信息展示、舞台表演等多个领域。
LED显示屏凭借高亮度、高清晰度、低功耗、长寿命等显著优势，已成为现代视觉呈现技术的领军者。然而，在这个复杂的系统中，一个关键部件却常常被人们忽视：印刷电路板（PCB）。PCB不仅是LED显示屏的“骨架”和“血管”，更是其稳定运行、性能优异的关键。
1.PCB的基本概念及作用

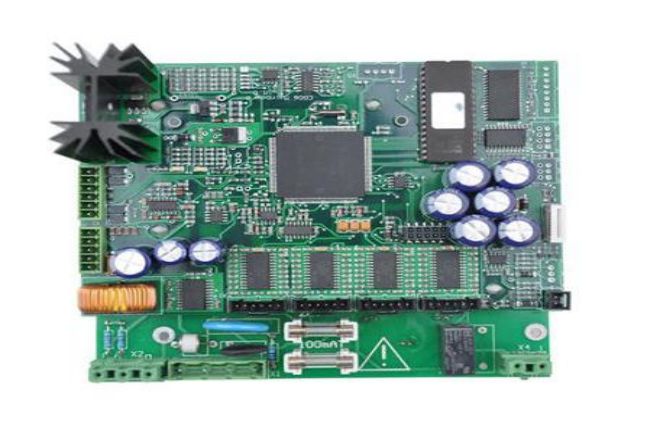

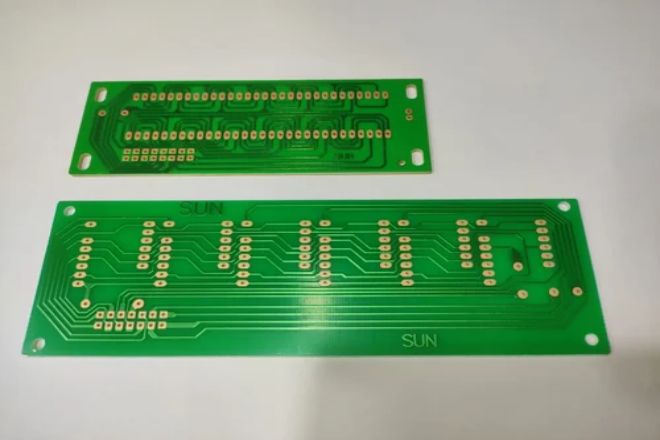

PCB，即印刷电路板，是现代电子设备中不可缺少的基础部件，它提供一种将电子元器件固定在机械载体上，并通过特定的金属线和触点网络实现电子元器件之间电气连接的方法。
PCB在电子设备中的作用
- 电气连接：
PCB上的金属导线和触点网络是电子元器件之间电气连接的基础。这些金属导线通常采用薄膜金属材料制成，并按照预定的设计布局准确地插入非导电基板中，以保证电子元器件之间可靠、稳定的信号传输、功率分配和数据交换。
- 机械支持：
PCB不仅为电子元器件提供电气连接，还提供机械支撑和固定。电子元器件可以通过焊接或插装的方式安装在PCB上，保证其稳定性和准确定位。这种机械支撑功能对电子设备的稳定运行至关重要。
- 信号传输：
PCB 上的导线网络作为信号传输的通道，使电子元件能够相互通信并交换信息。这些信号可以是模拟信号（例如声音和图像），也可以是数字信号（例如数据和控制信号）。PCB 设计和布局对信号传输的效率和稳定性有重要影响。
- 热管理：
PCB 结构与材料在热管理中也扮演着重要的角色，通过合理布局线路、散热片，以及采用合适的材料，PCB 可以有效传导和散热，防止电子元件过热，从而提高系统的可靠性和稳定性。
2、PCB在LED显示屏中的作用
- 连接和支持

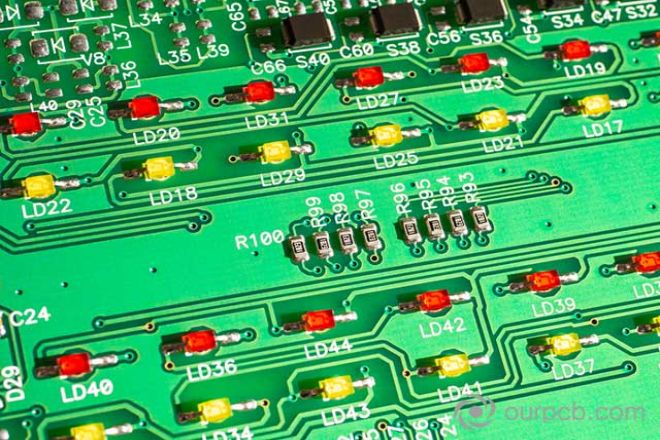

在LED显示屏中，PCB作为核心部件，起着重要的连接、支撑作用。具体来说，PCB通过其内部的金属导线和接触网络，将LED显示屏中的各个元器件（如LED芯片、驱动电路、控制芯片等）精确地连接起来，构成完整的电路系统。
这种连接方式不仅保证了信号的准确传输，也保证了整个系统的稳定性和可靠性。同时，PCB还为这些元器件提供了稳定的支撑，防止元器件因外力或震动而松动或损坏。
- 信号传输
在LED显示屏中，PCB承担着高效、准确传输信号的重任。LED显示屏需要显示各种图像、文字信息，而这些信息需要通过PCB上的有线网络进行传输。PCB的设计布局、线材的选择都会直接影响信号传输的效率和稳定性。
优秀的PCB设计可以保证信号在传输过程中不受到干扰或衰减，从而保证LED显示屏的显示效果和性能。
- 热性能
LED显示屏在工作过程中会产生大量的热量，如果这些热量不能及时有效的散发出去，就会导致LED芯片等元器件温度升高，从而影响显示屏的性能和寿命。
PCB的设计对LED显示屏的散热性能有重要的影响，通过优化PCB的布局走线，可以有效降低线路阻抗和发热量。
同时，在PCB上增加散热片及导热结构，也能提高散热效率，保证LED显示屏的长期稳定工作。
综上所述，PCB在LED显示屏中起着连接支撑、信号传输、散热性能等多重作用，其设计和制造质量直接影响LED显示屏的性能和稳定性。
因此在LED显示屏的设计和制造过程中，必须高度重视PCB的作用，采用先进的工艺和材料，保证PCB的质量和性能。
3、PCB设计与LED显示屏性能的关系
- 设计精度
PCB设计的准确性对LED显示屏的显示效果有着重大的影响。首先，高精度的PCB设计可以保证LED芯片、驱动电路等关键元器件之间的准确连接，从而避免因连接问题而导致的显示故障或失真。
其次，高精度的PCB设计可以优化信号传输路径，减少信号损耗和干扰，从而提高LED显示屏的显示效果，使其亮度和对比度更高，色彩还原更精准。
此外，高精度的PCB设计还可以提高LED显示屏的响应速度，使得动态图像显示更加流畅。
- 材料选择
PCB材料的选择对LED显示屏的性能有着重要的影响，首先PCB基板材料决定了它的导热性、绝缘性、机械强度等性能。
例如，FR-4玻璃纤维板因具有良好的绝缘性和耐热性，在LED显示屏中得到广泛的应用。 然而，在一些特殊的应用领域，例如对导热性要求更高的显示屏，可以选择铝基板或陶瓷基板等高性能材料。
其次，PCB的铜箔厚度和表面处理也会影响其电气性能和可靠性。例如，较厚的铜箔可提供更好的载流能力和散热性，而镀锡或镀银等表面处理可提高导电性和抗氧化性。
- 布局优化
通过优化PCB布局，可以明显提高LED显示屏的性能和可靠性。首先，合理的布局可以减少线路长度和交叉，减少信号损耗和干扰，提高信号传输效率。其次，优化的布局还可以提高散热性能。
通过合理布置散热器及导热结构，可以使热量快速散发，从而保证LED显示屏的稳定工作。此外，优化布局还可以通过增加冗余设计和故障检测机制，提高LED显示屏的可靠性，降低故障率，提高维护的便捷性。
4、PCB对LED显示屏成本的影响
1). 生产成本
PCB作为LED显示屏的核心部件，其成本在LED显示屏总成本中占了不可忽略的比例。
具体比例取决于LED显示屏的规格、设计复杂度、所选用的PCB材料等因素。在成本控制方面，优化PCB设计是降低LED显示屏生产成本的有效方法之一。
- 减少PCB层数：
通过简化设计和优化布局，减少PCB层数可以直接降低材料成本和制造成本。例如，采用先进的SMT（表面贴装技术）可以减少PCB上的元器件数量，从而减少层数。
- 选择正确的PCB材料：
不同PCB材料的价格差别很大，选择合适的材料可以在保证性能的同时降低成本，例如FR-4玻纤板就是性价比较高的选择，而高性能的铝基板或者陶瓷基板则适合特定的高端应用场景。
- 优化PCB尺寸：
适当减小PCB尺寸可以减少材料使用量和制造成本。在设计时应充分考虑元器件的布局和走线，确保在满足性能要求的情况下，将尺寸最小化。
- 选择合适的PCB制造商：
在选择PCB厂家的时候，应该综合考虑价格、品质、交货期等因素，选择性价比高的厂家，以降低生产成本。
2). 修理和更换
PCB在LED显示屏维修更换中起着至关重要的作用，选择优质的PCB不仅可以提高LED显示屏的稳定性和可靠性，降低故障率，而且在需要维修或更换时，还可以减少维修成本和时间成本。
- 降低故障率：
高品质的PCB具有更好的电气性能和可靠性，可以降低LED显示屏的故障率，不仅减少了维修次数和维修成本，还能提高用户满意度和品牌形象。
- 提高维护效率：
采用模块化设计的PCB可以方便地进行维修和更换，当某个模块发生故障时，只需要更换该模块，而不需要更换整个PCB，从而提高了维护效率，降低了维护成本。
- 延长使用寿命：
高品质的PCB具有良好的耐久性和稳定性，可以延长LED显示屏的使用寿命，不仅可以为用户降低长期使用成本，还可以提高产品的竞争力。
5. PCB技术发展趋势及对LED显示屏的影响
1).柔性PCB
- 特征：
挠性PCB又称为柔性印刷电路板（FPCB），具有薄、轻、可弯曲、可折叠、可靠性高等特点，由柔性基板（如聚酰亚胺（PI）或聚酯（PET）薄膜）结合铜箔等导电材料制成。
- 应用前景：
在LED显示屏领域，柔性PCB有着广阔的应用前景，首先柔性PCB可以适应各种不规则形状、曲面设计，为LED显示屏的创意设计提供了更多的可能性。
其次，柔性PCB的高可靠性、抗冲击性能使得LED显示屏在复杂的环境下也能保持稳定运行，此外柔性PCB还能降低LED显示屏的重量和厚度，进一步推动其向轻量化、超薄化方向发展。
2). 3D打印PCB
- 影响：
3D打印技术给PCB制造领域带来了革命性的变化，首先3D打印技术不需要传统的模具和加工设备，就能直接打印出三维结构电路板，大大缩短了生产周期，降低了生产成本。
其次，3D打印技术可以实现电路板的个性化定制，满足LED显示器等电子产品对PCB的多样化需求。
- 应用潜力：
在LED显示屏领域，3D打印PCB有着巨大的应用潜力，通过3D打印技术可以制造出结构复杂、功能齐全的PCB，为LED显示屏提供更高性能、更可靠的支撑。
此外，3D打印技术还可用来制造LED显示屏的异形部件，如曲面屏、柔性灯条等，进一步推动LED显示屏的创新发展。
3).环境保护与可持续发展
- 应用趋势
随着人们环保意识的不断提高和政府环保政策的日益严格，环保PCB材料在LED显示屏领域的应用趋势日益明显。
这些材料低毒、低污染、可回收利用，符合环保要求。
- 意义：
环保PCB材料的应用对于LED显示屏行业的可持续发展具有重要意义，首先可以减少LED显示屏生产过程中的环境污染和资源消耗，满足绿色制造的要求。
其次，环保的PCB材料可以提高LED显示屏的可靠性和稳定性，降低故障率和维护成本。最后，环保的PCB材料还可以提升LED显示屏的品牌形象和市场竞争力，满足消费者对环保产品的需求。
结论
综上所述，PCB在LED显示屏中起着至关重要的作用，它不仅是连接各个元器件的桥梁，更是保证显示屏稳定运行、性能优异的关键。随着PCB技术的不断进步和创新，相信LED显示屏的性能会得到进一步的提升，成本也会得到更有效的控制。
最后，如果你想了解有关LED显示屏的更多信息， 请与我们联系。
