序章
科学技術の発展とLEDディスプレイの需要の増加に伴い、 間隔の狭いLEDディスプレイ 特にハイエンドの場所で急速に発展しています。 COB、IMD、SMDなどの技術も近年急速に発展しており、大きな進歩を遂げています。 COBは徐々に最も使用されているLEDディスプレイ技術になり、LEDディスプレイ画面の開発に多大な貢献をしてきました。 この記事では、COB技術がLEDディスプレイの開発を促進できる理由について説明します。
1. COBとは何か
COBの正式名称はChip On Boardで、超微細電子部品のパッケージング機構を簡素化し、製品の安定性を向上させることに重点を置いた電気設計です。簡単に言えば、COBパッケージの構造は、チップを回路基板に直接接着し、特別に設計された樹脂で覆うことで、外部環境や人的要因によってチップが損傷しないようにします。チップが回路基板に直接接続されているため、多くの不要な手順が簡素化され、この技術により製品の安定性が大幅に向上します。
この技術は 1960 年代に初めて開発され、現在では小スペースの LED ディスプレイで多く使用されています。この特殊なパッケージング技術により、ピクセル間の非常に狭いスペースで高い信頼性と高い保護の両方を確保できるはずです。

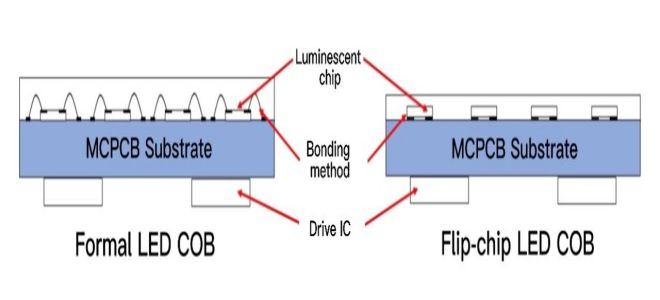

2. COB通常チップとフリップチップの違い
- 設置方法
名前からすでに両者の最大の違いがわかります。1つはフォーマル、もう1つはフリップチップです。フォーマルCOBには電極と金線接続があります。フリップチップCOBには電極がなく、固体結晶の表面は非常に滑らかで平らで安定しており、反転現象はありません。フリップチップCOBには金属線接続がないため、金属の移動の問題がなく、真のマイクロLEDのレベルに達します。
- 高解像度
近年、小ピッチLEDディスプレイは、常にLEDディスプレイの主な研究開発目標となっています。正式なCOB技術は、この目標への第一歩を踏み出す重要な技術です。しかし、近年の研究では、プロセスの制限により、正式なCOBの放射角度と距離に制限があることがわかりました。5G時代の到来により、市場ではより高解像度のLEDディスプレイ画面が緊急に必要とされており、フリップチップCOBの誕生はこの緊急のニーズを完璧に解決します。
- デッドライトライト
正式な COB のデッドライト率は 15% 未満です。たとえば、200000 ピクセルの P1.25 COB LED ディスプレイ画面では、1 平方メートルあたり年間約 30000 個の使用できないライトビーズが発生する可能性があります。同じ LED ディスプレイ画面がフリップチップ COB の場合、欠陥ライトを年間 5% 未満に制御できます。つまり、毎年約 10000 個の破損したランプビーズが発生します。これにより、LED ディスプレイ画面の利用率と信頼性が大幅に向上し、後期のユーザーにもたらすメンテナンスコストも削減されます。
3. フリップチップCOB技術の利点
- 超高信頼性
フリップチップCOBのシール層は、正式なCOBよりも薄く、色の明るさやコントラストなど、正式なCOBで発生する問題を完全に解決できます。フリップチップCOBは、ピーク20000：1の超高コントラスト比を備えています。 輝度 2000CD/㎡の輝度と絶対的な黒さを実現。HDRデジタルグラフィックテクノロジーをサポートし、LEDディスプレイは静的および動的なプレゼンテーションに最適です。
- 超高解像度と広い視野角
デジタル時代の到来とともに、LEDディスプレイスクリーン市場には4G、5G、8Gの解像度が登場しました。フリップチップCOB技術は、あらゆる解像度を簡単に制御できます。 解決 さまざまなシナリオに適しています。LEDディスプレイ画面には、超大型の180° 視野角超高解像度と超広視野角を実現します。
- 省エネと放熱
フリップチップCOBの省エネと放熱性も非常に優れています。同じ明るさの条件下では、フリップチップの消費電力は45%削減でき、画面表面温度は他のものより10°低く、LEDディスプレイ画面の正常な動作をより確実にすることができます。超高保護、衝突耐性、耐衝撃性、防水性、防塵性、防煙性、帯電防止機能を備え、耐用年数が向上します。
- シンプルなプロセス
正式な COB 技術と比較すると、フリップチップ COB 技術はプロセスが簡単で、操作も簡単で、フローも 3 つと簡単ですが、この 3 つのプロセスが簡単なため、LED ディスプレイ キャビネット内のフリップチップ COB が占める面積は非常に小さく、パネルにはより多くのスペースが追加されます。
4. フリップチップCOBの将来
小ピッチ LED ディスプレイの普及により、最も適した技術として、フリップチップ COB 技術が広く使用されるようになります。LED ディスプレイのポイント間隔と鮮明さに対する消費者の需要は高まるばかりであり、最先端のマイクロ LED であるフリップチップ COB は、P0.9 またはさらに小さいポイント間隔をより適切に処理できます。そのため、将来的には、フリップチップ COB が急速に発展し、LED ディスプレイの最終的な開発方向になります。
結論
フリップチップ COB 技術は将来に向けた新興技術であり、長期的にはその発光効果と数多くの利点により、LED ディスプレイ技術の主流へと着実に進んでいます。
